Beliebige Biegeformen Stab als Polylinie erstellbar und editierbar. Die Biegerolle wird automatisch berücksichtigt. Form durch Dialog (Länge, Bruchwinkel, Ausbiegung, Dbr für Strecken) oder durch herkömmliche AutoCAD-Methoden (Griffpunkte, Befehl Strecken) editierbar. Zusätzliche Griffpunkte für die Betondeckung.

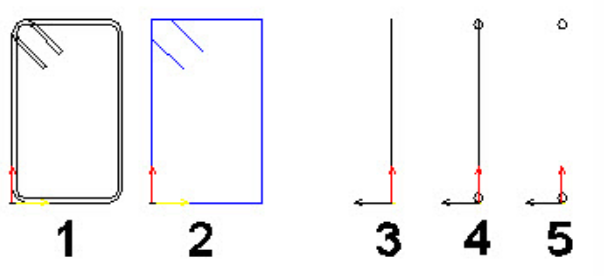

Alle Stäbe sind im 3D-Raum durch einfache Rechtsklickmenü-Befehle um die Hauptachsen drehbar.

Alle Stäbe sind im 3D-Raum durch einfache Rechtsklickmenü-Befehle um die Hauptachsen drehbar.

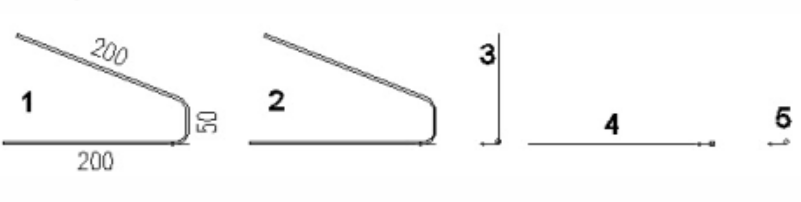

Auf der nebenstehenden Abbildung sind 1 und 2 verschiedene Darstellungsmöglichkeiten eines Stabes in der Ebene, 3, 4 und 5 verschiedene Darstellungsmöglichkeiten desselben senkrecht gedrehten Stabes. Durch die Farbangabe 'ByDiameter' sind die Durchmesser verschiedener Stäbe auf dem Bildschirm leicht erkennbar.

Auf der nebenstehenden Abbildung sind 1 und 2 verschiedene Darstellungsmöglichkeiten eines Stabes in der Ebene, 3, 4 und 5 verschiedene Darstellungsmöglichkeiten desselben senkrecht gedrehten Stabes. Durch die Farbangabe 'ByDiameter' sind die Durchmesser verschiedener Stäbe auf dem Bildschirm leicht erkennbar.

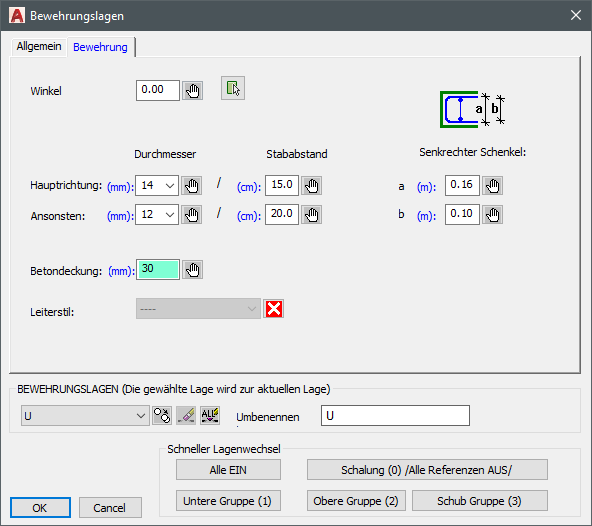

Referenzen ermöglichen eine mehrfache Darstellung von Hauptexemplaren (z.B. Hauptexemplar im Grundriss, Referenz im Schnitt).

  • 1: Biegeform-Referenz
  • 2: XY-Referenz
  • 3: Ansicht-Referenz Richtung 1
  • 4: Ansicht-Referenz Richtung 2
  • 5: Punktschnitt-Referenz

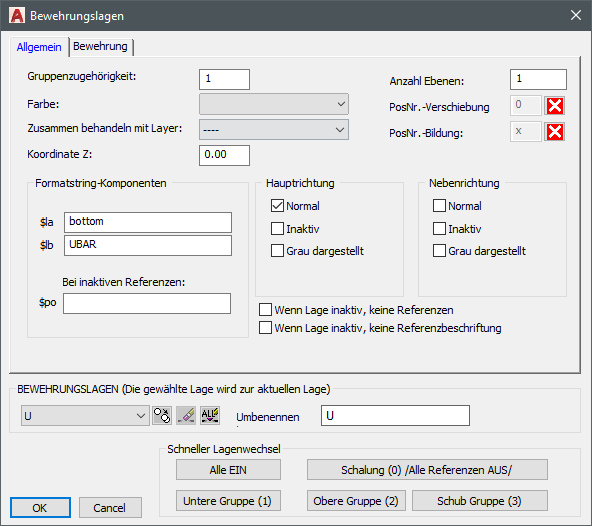

Referenzen ermöglichen eine mehrfache Darstellung von Hauptexemplaren (z.B. Hauptexemplar im Grundriss, Referenz im Schnitt).
Referenzen ermöglichen eine mehrfache Darstellung von Hauptexemplaren (z.B. Hauptexemplar im Grundriss, Referenz im Schnitt).

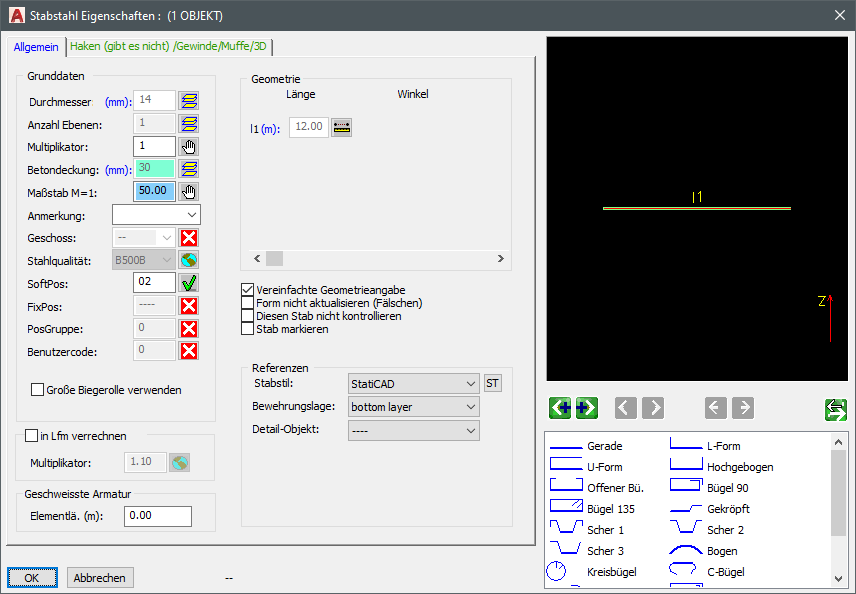

Die Referenzen spiegeln die Eigenschaften des Hauptexemplares wieder, eigenständig besitzen sie Einfügepunkt, Richtungsvektor und Maßstab. Alle Änderungen des Hauptexemplares wirken sich auf die dazu gehörenden Referenzen aus.

Die Referenzen spiegeln die Eigenschaften des Hauptexemplares wieder, eigenständig besitzen sie Einfügepunkt, Richtungsvektor und Maßstab. Alle Änderungen des Hauptexemplares wirken sich auf die dazu gehörenden Referenzen aus.

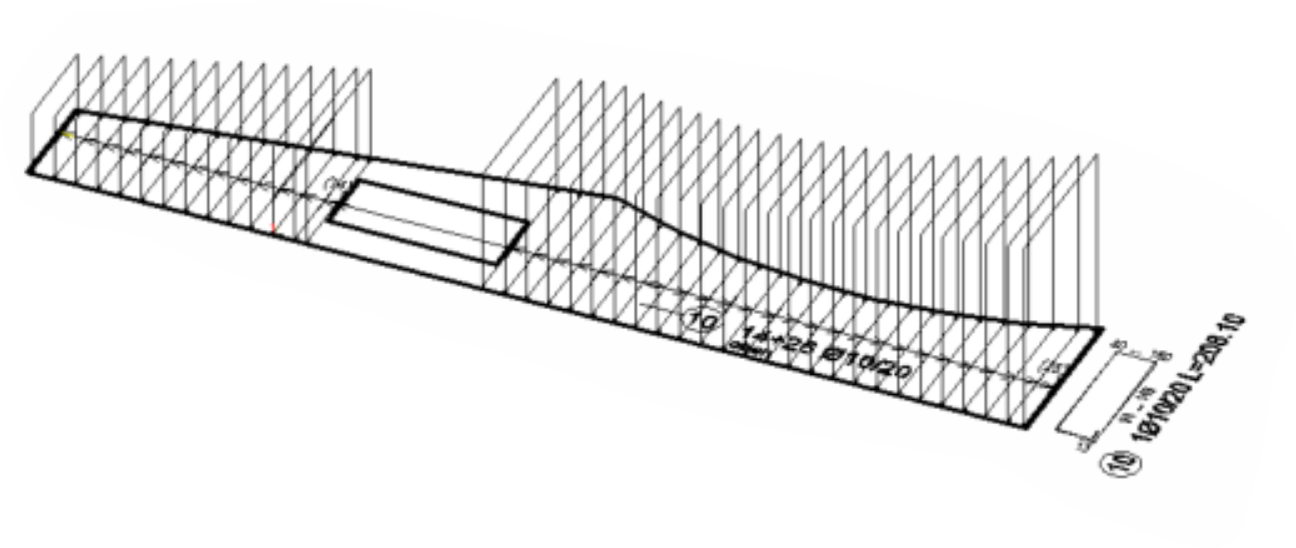

Die Lage ist eine Eigenschaft des Stabes. Einige Eigenschaften des Stabes, wie z.B. der Durchmesser, lassen sich von der Bewehrungslage ableiten. Somit kann man z.B. den Durchmesser, den Stababstand oder die Höhe der Bügel der Grundbewehrung in Sekundenschnelle ändern. Die Bewehrungslagen können einzeln oder gruppenweise ein- und ausgeblendet werden.

Die Lage ist eine Eigenschaft des Stabes. Einige Eigenschaften des Stabes, wie z.B. der Durchmesser, lassen sich von der Bewehrungslage ableiten. Somit kann man z.B. den Durchmesser, den Stababstand oder die Höhe der Bügel der Grundbewehrung in Sekundenschnelle ändern. Die Bewehrungslagen können einzeln oder gruppenweise ein- und ausgeblendet werden.

Maẞänderungen können über Grenzkanten oder durch Angabe von Werten vorgenommen werden. Wenn die Grenzkante gestreckt wird, passen sich die Maße automatisch an. Die Änderungsstufen können nebeneinander aufgezeichnet werden. Mehrere Parameter des Stabes können verändert werden - auf der Abbildung oben wurde sowohl die Höhe (über Grenzkanten), als auch die Breite (durch Wertangabe) des Bügels verändert.

Nur die ausgewählten Richtungen und Lagen werden im Kontrollmodus dargestellt (keine Leiter, keine Beschriftung, aber alle Stäbe). Somit sind alle Bewehrungslücken und herausragenden Stäbe sofort erkennbar. Ebenso kann man mit dieser Funktion auch die Verstärkungszonen ohne die störende Grundbewehrung anzeigen lassen.
